Rotační polohovadlo SP 750 EI
Otočné polohovací zařízení pro maximální zatížení 750 kg.
Otáčení střídavým motorem s měničem. Naklápění pomocí elektromotoru. Ovládání jedním pedálem (start-stop). Ruční dálkové ovládání start/stop.
Popis
Otočné polohovací zařízení pro maximální zatížení 750 kg. Otáčení střídavým motorem s měničem (I) přes šnekovou a kolovou převodovku a kuličkový otočný kroužek. Naklápění: pomocí elektromotoru (E). Elektrický systém odpovídající normě CEI EN-60204-1. I: měnič. Ovládání jedním pedálem (start-stop) a 5 m kabel. Ruční dálkové ovládání start/stop, s 5 mt kabelem. Verze PLC pro: SP/TT (zařízení pro zpožděný start stolu), SP/SCH (vysokofrekvenční stínění), SP/TF (zařízení pro zpožděné zastavení stolu nebo výplň kráterů).
Vlastnosti:
– vysoké zatížení
– plynule nastavitelné otáčky
– naklápění elektromotorem
– reverzní přepínač
– nožní ovládání
– odolná elektronika proti HF
– robustní měděné kartáče pro přenos svařovacího proudu do otočného stolu

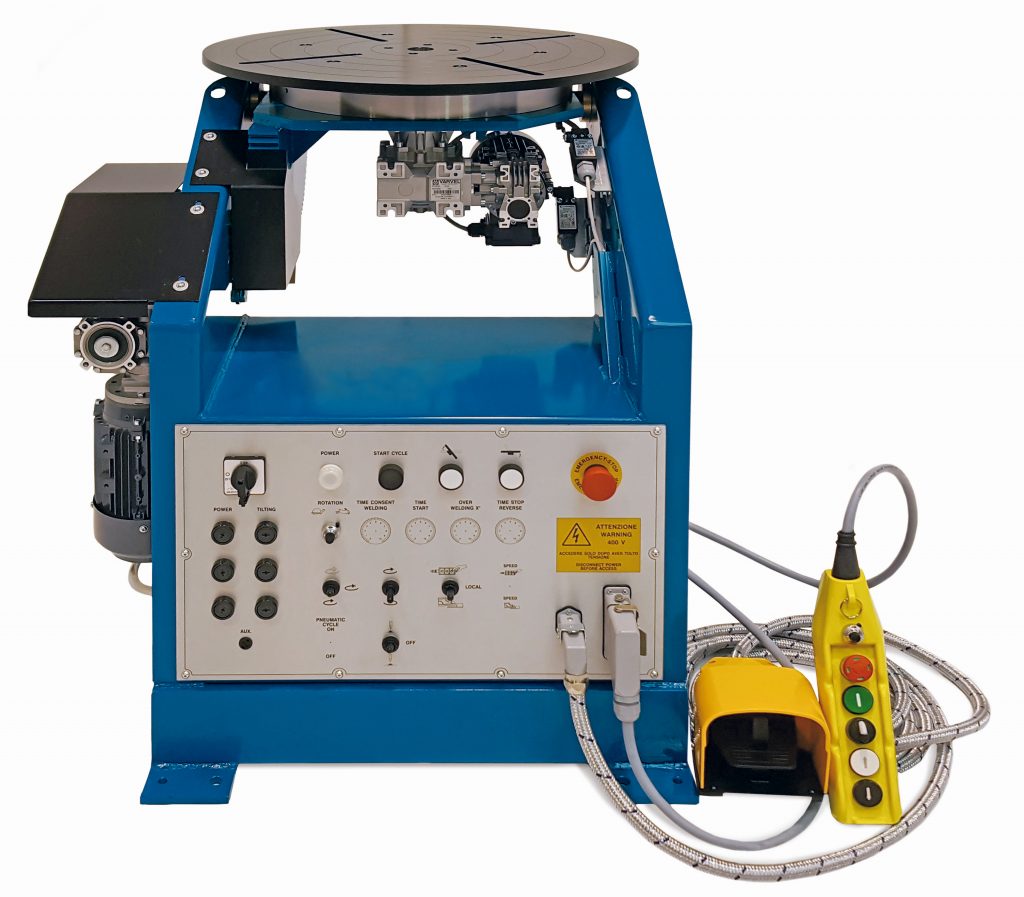

ilustrační foto
Technická data
Další informace
| Hmotnost | 270 kg |
|---|---|
| Naklápění | ELE |
| Náklon | 110° |
| Nosnost horiz./vert. | 750 kg |
| Průměr pracovní desky | 650 mm |
| Reverzní přepínač | ano |
| Rozměry | 950x700x885 mm |
| Rychlost náklonu | 55 sec |
| Rychlost otáčení | 0,2-2,0 rpm |
| Vstupní napájecí napětí | 3×400 V |
